BEC (Battery Eliminator Circuit)

Denne gang dreier seg om BEC (Battery Eliminator Circuit). Nok en forkortelse som for de fleste er GRESKT.

Ikke så rart det, men her skal vi gjøre noe smart. Ombord i våre modellbåter trenger vi støm til en rekke dubeditter. Først å fremst vår mottaker og våre servoer. De trenger eks. 5V. Ved å sette inn en liten uskyldig elektronisk krets som lager 5V av driftspenningen som er eks.12V, og leverer denne til mottakeren, vil vi slippe å sette inn et ekstra batteri. Det er smart å bare ha et batteri å forholde seg til. På bildet ser du to BECer', den ene med kjøling og den andre uten. Du får kjøpt dem av meg. Tegningene viser motorkoblingen med og uten BEC. Se etter når du handler regulator om den har BEC. p.s Spenningen fra en BEC vil holde seg stabil 5V selv om driftsbatteri er litt høyere (rett etter lading), eller lavere når du har kjørt en stund. Dette er avgjørende for at mottakeren/servoene skal virke normalt.

Tegnforklaring: B-batteri -  R-regulator -  S-servo -  Mo-mottaker -  M-motor -  BEC (Battery Eliminator Circuit)

BEC kretsen er bygget rundt hovedkomponenten 7805, og den gir automatisk ut 5V til mottaker/servoer. Vises på koblingsskjema under.

p.s. 7805 kan du få gratis av meg.

Har du spørsmål så «fyr" av. Jeg har BEC kretser med på neste medlemsmøte. Da kobler vi de opp, og viser virkemåten. Vi sees.

Slik kan du også regulere lysintensiteten på dine Led lys...

Slik kan du også regulere lysintensiteten på dine Led lys...

I tidligere Tips og Triks har vi sett hvordan motstander og verdien av disse kan være med på å tilpasse rett spenning for å oppnå den ønskede lysintensiteten på lysdiodene.

Her skal vi se på hvordan elektronikken kan styre dette for oss. Det er utviklet en rekke billige kretser som er å få kjøpt. Disse kan kobles mot eks. 12V, og gi deg spenninger fra eks, 1,2V opp til eks. ca. 11V. Ved et lite potensiometer/stillskrue kan du vri til Led dioden lyser slik du ønsker. Reguleringen er ikke så god som i en lyspære, men fult ut akseptabel. Nå bør du ikke lengre tenke på motstander med fargekoder og verdier. Skru på potensiometeret og se på dioden. Nå skal det sies at du vil fort merke ettersom du skrur, at Led dioden går i metning. Dvs. at den ikke lengre vil øke lysmengden. Den vil derimot skades, og endrer lett farge. Dette er et varsel om at langt nok og ikke lenger. Still fort tilbake, og den går over til normalen. Gjør du ikke det, brenner lysdioden istykker. Mange Led dioder lyser bra ved 30 - 40mA, og liker aldeles ikke å føre mer strøm.

Når du kobler på elektronikk-kortet, må du skaffe fram hvor mye strøm kortet kan levere. Selv små kort leverer fort 1 - 2Ah, og da kan den kobles til utrolig mange lysdioder.

Bildene viser forskjellige kort som i prinsippet gjør det samme som er omtalt i teksten. Et av kortene viser spenningen på display, mens et annet kan også begrense strømmen kortet leverer. Kortet med grå knapp er selvlagd med stor god kjølekappe. Her er det LM317 som er brukt som hovedkomponent. Den er lett å få tak i og er billig. Med 3-4 ekstra komponenter har du en flott Led krets. Den kan trekke 1,5 -2 Ah. Legger ved skjemaet som det kan kobles etter. Det anbefales å bruke kjølekappe. Her kan du lodde rett på pinnene på LM317, og så legger du på litt epoxy, se den hjemmelagede. Bland inn litt tykningspulver.

Et must er å anskaffe et måleinstrument og lære seg bruken. Da kan man lage utrolig mye modellbåtdubeditter.

Lykke til

Velg en hobby som gir deg mye livskvalitet, velg å bli modellbåtbygger.

Fantastisk høst med skjelden finne høstfarger

Optisk fiber..

Denne gang vil jeg tipse om en annen måte å skape lyspunkter

små som knappenålhoder. Ingen lodding, OPTISK FIBER laget av glass eller plast.

Overfører alle farger som du finner i Led diodene. eks. rød, grønn, gul, hvit, blå, orange.

 Her holdes fiberen ned mot en Led lysdiode

Å føre lys i en fiber er kanskje kjent for de fleste. TV signalene våre kommer også inn via fiberkabel.

Når Led diodene blir så små at de ikke lenger lar seg lodde, kan optisk fiber også brukes.

Da hentes lyset fra en std. Led lysdiode, og føres via fiberen.

Jeg viser en plastfiber på 0,8mm. Den avgir kraftig lys som kan brukes til en rekke modellbåtformål.

Det er bare fantasien som setter grenser. Ulempen er kanskje at den ikke gir så mye sidelys.

Plastfiber får du gratis av meg.

For å få maksimalt lysutbytte på fiberen må den kuttes med en meget skarp gjenstand, eks. skalpell, barberblad o.l.

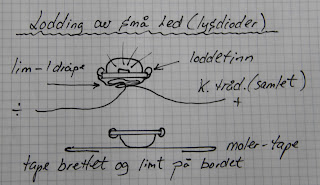

Bitte små Led, slik loddes de.

 Her vil jeg tipse om hvordan bitte små overflate lysdioder kan loddes.

Lakkisolert kobbertråd med tykkelse 0,1mm er myk å fin, og er relativ sterk tross tykkelsen.

Den er lett å avisolere ved at den duppes i loddetinn som vist. Lakken brennes bort og tråden fortinnes.

Du får gratis tråd av meg. Dioden som jeg viser er ca. 1,5mm, og den tapes på hode mot en eks. en bit malertape.

Tapen brettes slik at den ligger fast på bordet. Så må dioden fortinnes.

Her må loddespissen være tynn, det samme med loddetinnet. Vær rask, og det forutsetter at du ser godt.

Bruk gjerne en lupe festet på bordet. Lakkisoleringen taes også av der du kobler til motstandene og spenningen.

Etter å ha loddet til dioden, bør du lage en krøll på kabelen som så trykkes inn under dioden.

Tilfør så en dråpe hurtiglim på krøllen. Dette vil virke som en strekkavlastning, slik at den tynne kobberkabelen ikke ryker så lett.

Ved all lodding på kobbertråd er det svakeste punktet der hvor loddetinnet slutter på kabelen.

Jeg tester alle dioder for å finne hvilken spenning de kan kobles til. Ofte ender jeg på motstander på 270ohm.

Da kan du koble de til 12V. Husk polariteten. Har du motstand, kan diodene ikke ødelegges hvis du er uheldig med feil pluss/minus.

Jeg har dioder i alle størrelser og farger. Ris og ros og spørsmål mottaes med takk. Lykke til.

Led til lanterner - innebelysning

Lysdioder til lanterner-Innebelysning

Alle har vi behov for lys i lanternene, grønn og rød.

Jeg omtaler høyintensitetsdioder som gir godt lys, og er små (3mm). De er lette å lodde inn, og det er lett å se polariteten. (hva som er pluss og minus)

På dette bildet vises at spenningen er 12,3V, og at det går 40mA strøm. (0,04Ah) Instrumentet kan stilles inn til en hver type spenning og strøm, og er et must for test av Led-dioder av alle typer.

Koblingen viser hvordan motstandene kobles i serie. De har fargeringer som angir størrelsen. Det er bra å lage en liten «krok» på enden av motstandene som fylles med loddetinn.

Da er det lettere å få festet dioden ved sammenkoblingen.

Tips: Når du lodder må loddespissen være helt rein og fortinnet. Sett loddespissen inn fra den ene siden og tilfør tinn fra den andre siden som vist på bildet.

Motstandstråden vil da varmes opp, og tinnet smelter og trekker inn i «snurren» (se bildet)

 Innebelysning:

Tilslutt vil jeg ta med en Led koblingsrekke med 6 led dioder. På samme måte seriekobles diodene med motstander for å kunne kobles til 12V.

Her brukes en motstand på 100 ohm i serie med en på 180 ohm. Pluss 12V på den røde ledningen. Det er lurt å ha til vane at motstandene alltid kobles til pluss-siden på dioden.

NB! Du må aldri koble 12V rett til dioden. Da brenner den opp. Skulle du tilfeldig koble pluss og minus feil, vil du ikke ødelegge dioden. (når motstanden er tilkoblet)

Bruk fargede kabler, rød til pluss og sort til minus. Lykke til. Har du spørsmål om dioder så ta kontakt med oss i VMBK. Ris og ros og spørsmål ønskes.

Det er flere måter å finne polariteten på dioden, flat på en side, ulik lengde på de to beina. Setter du motstanden på diodens positive del er det lett å huske polariteten.

Forex, platen som er godt egnet til modellbåtbygging

Hei alle Modellbyggere!

Høsten er her og med den, fort mørkere kvelder. Byggetid for mange.

Jeg vil legge ut informasjon til dere i form av Tips — Triks.

Her blir en rekke typiske modellbåtsaker presentert, og vi håper på at dere finner det nyttig.

Kom gjerne med «ROS og RIS» til disse Tips og Triksene.

Sitter du på gode ideer som bør videreformidles, ta kontakt med meg.

Denne første delen omhandler Forex plater.

Forex er en kraftig og lett oppskummet PVC plate

med en meget fin og jevn struktur. Overflaten på

produktene holder en meget høy silkematt kvalitet.

Her kommer test av Forex-platen. Hva kan du gjøre med den?

Forex er en kraftig og lett oppskummet PVC plate

med en meget fin og jevn struktur. Overflaten på

produktene holder en meget høy silkematt kvalitet.

Enkelt å skjære ut dører og vinduer, lite etterarbeid, kan strekes med blyant og eventuelt pusses og etterbearbeides.

Platen kan kuttes nesten igjennom med knekk-kniv, og knekkes uten at delen faller av. (se bilde av sylinder og enden av platen.)

Platen kan kuttes med knekk-kniv fra begge sider lett ned til bredde 1mm. (se pålimt list foran sylinder)

En rekke typer plastlim/cyanolit kan brukes.

Ved varmebehandling som eks. varmluftblåser/pistol kan materialet formes. (se eks «smijern» spunnet 2mm bøyd og limt)

Varmbøying:

Platen kan varmbøyes. Området som skal bøyes varmes lett. (se enden av platen m/rosa sparkelflekk og sylinder)

Du kan skjerme steder som ikke skal oppvarmes, eller avlede varmen. Med jevn oppvarming får du det beste resultatet. Sylinderen er formet rundt et tilsvarende plastrør.

Kaldbøying:

Med knekk-kniv snittes platen ned ca. 90%. Da blir den lett å knekke. Ønskes motsatt vei knekkes platen og knekksidene skjæres 45 grader.

Brettes sammen og limes. Hjørnet blir 100%. (se figuren knekt på to sider.)

Figursaging:

Platene kan sages med en rekke type sager, og en rekke typer sagblader.

Jeg har laget en demo hvor en del er saget ut, og ligger limt ved side av. Brukt Proxxon med 1mm fintannet blad.

Borring:

Hull av alle typer er enkelt å utføre, men når de blir av en viss størrelse, bør de sages ut.

Løvsag og manuell skjæring er ikke noe problem. Jeg bruker slipepapir limt på en rundlist for å pynte på hullene.

Som du ser har jeg vist liming i bue av en 1mm x 2mm utskjært list. Kaldbøyd.

Hull av alle typer er enkelt å utføre, men når de blir av en viss størrelse, bør de sages ut.

Løvsag og manuell skjæring er ikke noe problem. Jeg bruker slipepapir limt på en rundlist for å pynte på hullene.

Som du ser har jeg vist liming i bue av en 1mm x 2mm utskjært list. Kaldbøyd.

Sparkling:

11. En rekke type sparkeltyper kan brukes.

Jeg viser test av fin, hurtigtørkende lettsparkel fra Biltema. Standox Rapid-sparkel U1080 er også god. Hjørnet er kaldknekt ved å gjennomskjære ca. 90%. Sparklet og slipt.

Den andre visningen viser sparkel på flate slipt tilslutt med 320 korning.

Håper denne beskrivelsen viser Forexplatens fordeler og anvendelsesområdet for oss som modellbåtbyggere.
